تفاصيل المنتج:
|
| الإطار: | الألومنيوم | الجسم الرئيسي: | ورقة الكمبيوتر مكافحة ساكنة |
|---|---|---|---|
| صنف: | iso 5 | ميزات: | أعلى تدفق الصفحي |
| تسليط الضوء: | منتجات غرفة نظيفة,اكسسوارات غرفة نظيفة |
||

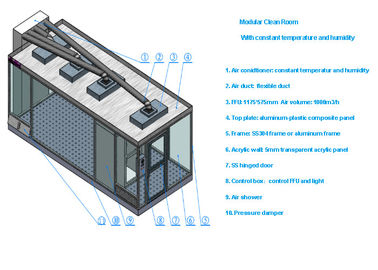

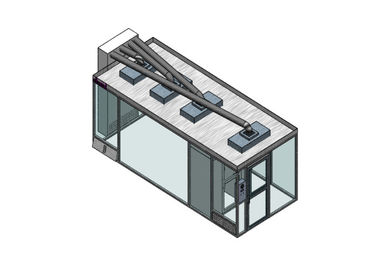

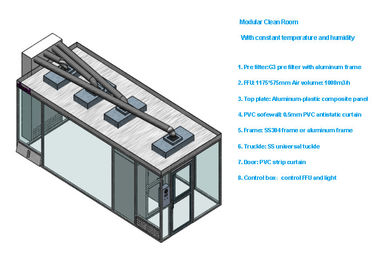

كشك نظيفة
على الرغم من عدم وجود تقسيم واضح ، يستخدم مصطلح "الغرفة النظيفة" في حالة البناء أو الغرفة. تعتبر المساحة المغطاة بستارة PVC أو لوحة الراتنج بمثابة "كشك نظيف" في حالة الرغبة في زيادة عامل النظافة في غرفة نظيفة أو غرفة مكيفة. الحجم هو 1.5m إلى 5m ويتم إدخال الهواء النظيف في المقصورة مع توفير FFU (وحدة مرشح مروحة) في السقف.
لقد أصبحت شعبية في السنوات الأخيرة ، وليس على أساس حجمها ، ولكن اعتبارها بنية بسيطة ، ورخيصة ، منقولة مع عامل نظافة وعدم انتهاك قانون البناء أو قانون خدمات الإطفاء.
الإطار: الألومنيوم
الوضعية:
الغرفة النظيفة هي للأدوية والأبحاث الميكروبيولوجية والتجارب العلمية التي تتطلب معدات تنقية جزئية.
فيما يتعلق بقانون البناء أو قانون خدمات الإطفاء ، هناك احتمال للتعارض مع معايير السلطة المحلية أو شركة العميل. أيضًا ، يُطلق على الحجم الذي يمكن تركيبه على مكتب ما باسم "مقعد نظيف بسيط"
بعد الاعتبارات ضرورية في حالة اختيار كشك نظيفة.
1. حساب عامل نظافة داخل كشك
2. اختيار مادة الجدار
3. اختيار نظام التهوية
4. اختيار تكييف الهواء داخل كشك
1. حساب عامل نظافة داخل كشك
عموما ، يتم تحديده على أساس لوائح غرفة نظيفة. المعلمات تعتبر معدل الدوران ونوع الفلتر ونظام التدفق ونظام التهوية.
جدول مرجعي لمعدل الدورة الدموية
| فئة من غرفة نظيفة | القيمة العددية العامة | معايير USA209E | متوسط سرعة تيار الهواء |
| فئة 100،000 | 20-30 دوران / ساعة | 20 | 0.005-0.041m / ثانية |
| فئة 10000 | 30 ~ 70 دوران / ساعة | 70 | 0.051-0.76m / ثانية |
| فئة 1000 | 100-200 دوران / ساعة | 150 | 0.127-0.202m / ثانية |
| الفئة 100 | 200-600 دوران / ساعة | 250-400 | 0.203-0.408m / ثانية |
معدل الدوران في الساعة (الدورات / ساعة) = متوسط سرعة تيار الهواء (م / ثانية) × منطقة التفريغ (م 2) × 3600 ثانية (سعة الغرفة) (الحجم) (م 3)
| بند | مرشح أداء متوسط أو عالٍ | فلتر HEPA | مرشح ULPA |
| قدرة التصفية | الفئة 10-100000 | الدرجة 100-10000 | الصف العاشر |
| أمثلة | مكتب عادي | بعد عملية IC | عملية PRE IC |
| أداء | قدرة احتجاز عالية مقارنة بمرشح الجسيمات الخشنة | امتلاك محبس قدرة تصل إلى 99.97٪ لجسيمات حجم 0.3um | Prossessing اصطياد قدرة تصل إلى 99.999٪ للجسيمات حجم 0.1um |
يتم اختيار سعة تدفق الهواء ووحدات FFU ليتم تثبيتها على أساس حجم الكشك النظيف والفئة المرغوبة.
تدفق الهواء المطلوب (m3 / min) = سعة الغرفة المستهدفة (m3) × معدل الدوران (الدورات / h) ÷ 60
مثال)
تدفق الهواء FFU لكشك نظيف بعرض 3 متر وطول 2 متر وارتفاع 2 متر والفئة المرغوبة من 10000 (3 × 2 × 2) × 75 ÷ 60 = 15 (م 3 / دقيقة)
* وحدة واحدة من PAU - A17FFU لشركتنا متوافق.
2. اختيار مادة الجدار
يجب أن يتم الاختيار على أساس المتطلبات المتعلقة بالبيئة المحيطة والفضائية الداخلية.
ميزات:
1). يمكن أن تقدم كشك نظيفة جزء من بيئة نظيفة عالية ، ويمكن تثبيتها على الجزء العلوي من المكان
التي يجب تنظيفها. سيتم تصفية الهواء الخارج من FFU بواسطة المرشح المسبق وفلتر HEPA ،
يدخل الهواء النظيف إلى منطقة العمل عموديًا لضمان متطلبات التطهير
2). الضوضاء أقل من 52dBA ، وسرعة الهواء هي 0.35-0.6m / s
3). البعد من كشك نظيفة ، وتخصيص التصميم هو متاح
4). يمكن استخدامها من قبل واحد ويمكن أيضا أن تكون متصلا منطقة نظيفة في قطاع
5). رتبة تنقية: 100 فئة ، 1000 فئة أو 10000class
مواصفات:
| بند | غرفة الجدار الصلب وحدات نظيفة | |
| النظافة | الفئة 100 إلى الفئة 100،000 | |
| البعد (LXWXH) | صممت وفقا لمتطلبات العميل | |
| FFU | البعد | 2x2 ، 2x4 ، 4x4 اختياري |
| المواد الهيكلية الهيكلية | الفولاذ المقاوم للصدأ ، سبائك الألومنيوم | |
| مزود الطاقة | 110V / 60HZ / AC. 220V / 60HZ / AC | |
| منقي | فلتر Mini Heat HEPA / فلتر ULPA اختياري | |
| مادة الإطار | سبائك الألومنيوم / الفولاذ المقاوم للصدأ 201 / SUS 304 | |
| مادة الجدار | خفف من الزجاج / الاكريليك / مكافحة ساكنة PVC الشفاف / لوحة ساندويتش | |
| سقف | لوحة الألومنيوم والبلاستيك / خفف من الزجاج / الاكريليك / مكافحة ساكنة PVC الشفاف / لوحة ساندويتش | |
ملحق اختياري:
دش الهواء
تمرير مربع
مكيف هواء
مقياس الضغط
مواصفات FFU
| البند البند | ZS-FFU610 | ZS-FFU915 | ZS-FFU1170 | ZS-FFU1220 | |
| حجم للغلاف (مم) | 610x610x240 | 915x610x240 | 1170x570x240 | 1220x610x240 | |
| مواد | الفولاذ المدرفل على البارد مع مسحوق المغلفة ، لوحة الزنك المغلفة الألومنيوم ، أو الفولاذ المقاوم للصدأ 201/304 | ||||
| معدل تدفق الهواء (m3 / h) | 1000 | 1500 | 1800 | 2000 | |
| سرعة الهواء | 0.35 / 0.48 / 0.6 م / ث | ||||
| ESP | 80-120pa | ||||
| هيبا | الحجم (مم) | 610x610x69 | 915x610x69 | 1170x570x69 | 1220x610x69 |
| الإطار | خارجيا من الالومنيوم | ||||
| وسائل الإعلام | الألياف الزجاجية | ||||
| نجاعة | H13 | ||||
| هبوط الضغط | ≤220pa | ||||
| محرك المروحة) | الجهد االكهربى | AC 220-240V / 50Hz | |||
| تيار | 0.76A | ||||
| قوة | 80-120W | ||||
| الضوضاء (ديسيبل) | 48 | 50 | 52 | 53 | |
| Weigth (KG) | 22 | 24 | 28 | 32 | |
