| الـ MOQ: | 1 مجموعة |
| العبوة القياسية: | حالة الخشب الرقائقي |
| طريقة الدفع: | T / T ، ويسترن يونيون |
| القدرة على التوريد: | 10 مجموعة شهريا |
غرفة نظيفة ذات جدران صلبة مقاومة للكهرباء الساكنة ، فئة عالية المستوى 1000
لمصنع INNOX الكوري الجنوبي
مزايا الغرفة النظيفة المعيارية:
متين
التثبيت السريع للعشيرة مع أدنى حد من التعطيل في الموقع
الحفاظ على القيمة
يمكن تعديلها بسهولة للتوسع أو إعادة الاستخدام.
على الرغم من عدم توفر التقسيم الواضح ، يتم استخدام مصطلح "غرفة نظيفة" في حالة المبنى أو الغرفة.تعتبر المساحة المحاطة بستارة PVC أو لوحة الراتنج بمثابة "كشك نظيف" في حالة الرغبة في زيادة عامل النظافة في غرفة نظيفة أو غرفة مكيفة.الحجم من 1.5 م إلى 5 م ويتم إدخال هواء نقي في الكشك مع توفير FFU (وحدة فلتر المروحة) في السقف.
أصبحت شائعة في السنوات الأخيرة ، ليس على أساس حجمها ، ولكن اعتبارها هيكلًا بسيطًا ورخيصًا ومتحركًا مع عامل نظافة ولا ينتهك قانون البناء أو قانون خدمات الإطفاء.
الحجم والمواصفات:
| المنتج | غرفة نظيفة معيارية |
| بحجم | حسب حجم الزبون |
| الإطار الخارجي | 40 * 80 مم من الألومنيوم المبثوق |
| FFU الكمية | 100 مجموعات |
| ضوء | 36 واط * 40 |
| مروحة منفاخ | 120 واط x6 مجموعات |
| نوزي | حوالي 54 ديسيبل |
| عرض C | ستارة PVC مضادة للكهرباء الساكنة |
| السقف العلوي | لوحة FFU و mirrior SS304 |
| صف دراسي | 1000 |
| باب | باب منزلق يدوي |
تطبيق:
غرفة نظيفة للأبحاث الصيدلانية والميكروبيولوجية والتجارب العلمية التي تتطلب معدات تنقية جزئية.
فيما يتعلق بقانون البناء أو قانون خدمات الإطفاء ، هناك احتمال للتعارض مع معايير السلطة المحلية أو شركة العميل.أيضًا ، يُطلق على الحجم الذي يمكن تركيبه فوق المكتب "مقعد نظيف بسيط"
الاعتبارات التالية ضرورية في حالة اختيار الكابينة النظيفة.
1. حساب عامل النظافة داخل الكابينة
2. اختيار مواد الحائط
3. اختيار نظام التهوية
4. اختيار مكيفات داخل الكابينة
1. حساب معامل النظافة داخل الكابينة
بشكل عام ، يتم تحديده على أساس لوائح الغرفة النظيفة.المعلمات التي يتم النظر فيها هي معدل الدوران ونوع المرشح ونظام التدفق ونظام التهوية.
الجدول المرجعي لمعدل التداول
| فئة غرفة نظيفة | القيمة العددية العامة | معايير USA209E | متوسط سرعة تيار الهواء |
| فئة 100،000 | 20-30 دورة / ساعة | 20 | 0.005-0.041 م / ث |
| فئة 10000 | 30 ~ 70 دورة / ساعة | 70 | 0.051-0.76 م / ث |
| فئة 1000 | 100-200 دورة / ساعة | 150 | 0.127-0.202 م / ث |
| فئة 100 | 200-600 دورة / ساعة | 250-400 | 0.203-0.408 م / ث |
معدل الدوران لكل ساعة (دورات / ساعة) = متوسط سرعة تيار الهواء (م / ثانية) × منطقة التفريغ (م 2) × 3600 ثانية / سعة الغرفة (الحجم) (م 3)
| بند | مرشح متوسط أو عالي الأداء | فلتر HEPA | مرشح ULPA |
| قدرة التصفية | فئة 10-100000 | فئة 100-10000 | الصف العاشر |
| أمثلة | مكتب عادي | بعد عملية IC | عملية ما قبل IC |
| أداء | قدرة محاصرة عالية مقارنة بمرشح الجسيمات الخشنة | تمتلك قدرة محاصرة تصل إلى 99.97٪ لجزيئات بحجم 0.3 ميكرومتر | تمتلك قدرة محاصرة تصل إلى 99.999٪ لجزيئات بحجم 0.1um |
يتم تحديد سعة تدفق الهواء ووحدات FFU المراد تركيبها على أساس حجم المقصورة النظيفة والفئة المطلوبة.
تدفق الهواء المطلوب (م 3 / دقيقة) = سعة الغرفة المستهدفة (م 3) × معدل الدوران (دوران / ساعة) ÷ 60
مثال)
تدفق الهواء FFU لكابينة نظيفة بعرض 3 م وطول 2 م وارتفاع 2 م والفئة المرغوبة 10000 (3 × 2 × 2) × 75 ÷ 60 = 15 (م 3 / دقيقة)
* وحدة واحدة من PAU - A17FFU لشركتنا متوافقة.
2. اختيار مواد الحائط
يجب أن يتم الاختيار على أساس المتطلبات المتعلقة ببيئة الفضاء المحيطة والداخلية.
الميزات:
1) يمكن أن يوفر الكابينة النظيفة جزءًا من بيئة نظيفة عالية ، ويمكن تثبيتها في الجزء العلوي من المكان
التي تحتاج إلى التنظيف ، سيتم تصفية الهواء الخارج من FFU بواسطة المرشح المسبق وفلتر HEPA ،
يدخل الهواء النظيف إلى منطقة العمل عموديًا لضمان متطلبات التنقية
2) -الضوضاء أقل من 52dBA ، وسرعة الهواء 0.35-0.6m / s
3).أبعاد المقصورة النظيفة ، تصميم مخصص متاح
4). يمكن استخدامه بمفرده ويمكن أيضًا توصيله بمنطقة نظيفة في الشريط
5).رتبة تنقية: فئة 100 ، فئة 1000 أو فئة 10000
مواصفات:
| بند | غرفة نظيفة وحدات الحائط الصلب | |
| النظافة | فئة 100 إلى فئة 100000 | |
| البعد (LXWXH) | مصممة حسب متطلبات العميل | |
| FFU | البعد | 2x2 ، 2x4 ، 4x4 اختياري |
| مادة الإطار الهيكلي | الفولاذ المقاوم للصدأ وسبائك الألومنيوم | |
| مزود الطاقة | 110 فولت / 60 هرتز / تيار متردد ؛220 فولت / 60 هرتز / تيار متردد | |
| منقي | مرشح HEPA صغير الطية / مرشح ULPA اختياري | |
| مادة الإطار | سبائك الألومنيوم / الفولاذ المقاوم للصدأ 201 / SUS 304 | |
| مادة الجدار | زجاج مقسّى / أكريليك / لوح PVC / ساندويتش شفاف مضاد للكهرباء الساكنة | |
| سقف | لوح من الألومنيوم والبلاستيك / زجاج مقسّى / أكريليك / بولي كلوريد الفينيل شفاف مضاد للكهرباء الساكنة | |
ملحق اختياري:
دش الهواء
صندوق المرور
مكيف هواء
مقياس الضغط

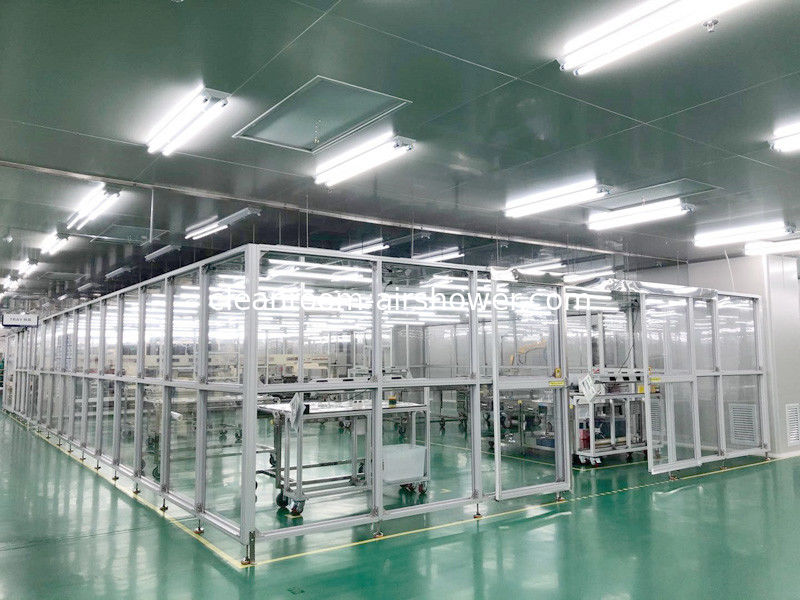

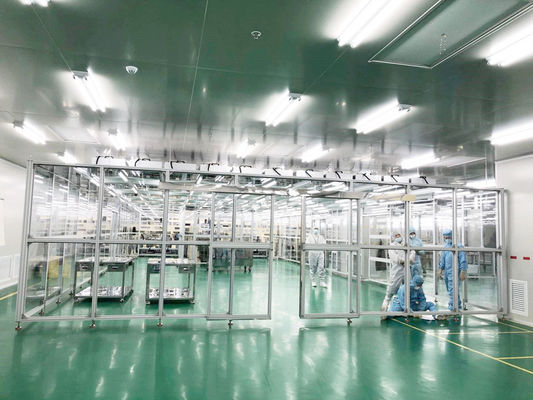

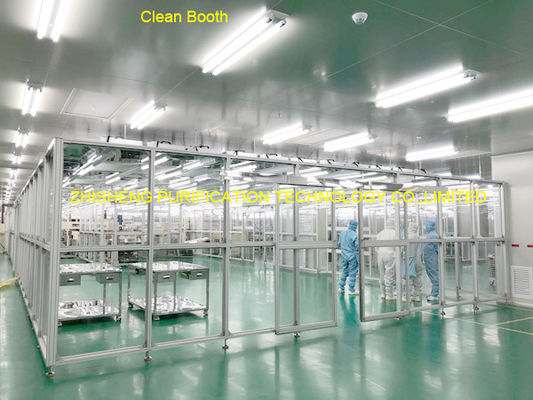

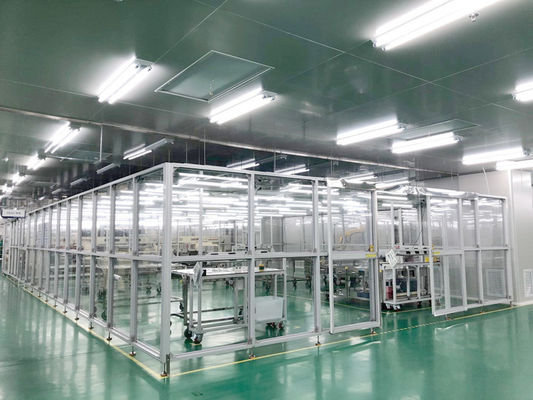

صور غرفة نظيفة معيارية من الفئة 1000:
|
|
