| الاسم التجاري: | zhisheng |
| رقم الطراز: | ZS-CB-ISO7 |
| الـ MOQ: | 1 مجموعة |
| شروط الدفع: | T / T ، ويسترن يونيون |

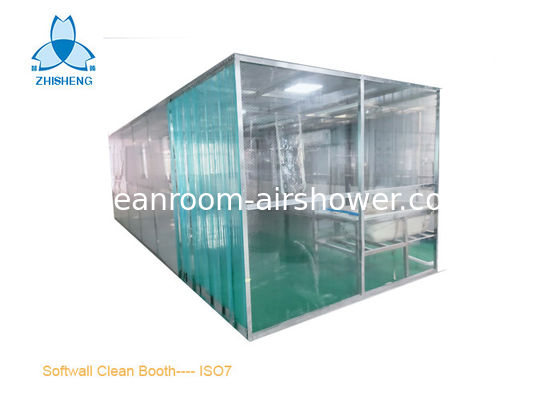

فئة 10000 صيدلية النظيفة كشك ، غرفة نظيفة FFU ، هيكل الألومنيوم ، مع أبواب منزلقة
على الرغم من عدم توفر تقسيم واضح ، يتم استخدام مصطلح "غرفة نظيفة" في حالة البناء أو الغرفة. تعتبر المساحة المُحاطة بستارة PVC أو لوحة من الراتنج "كشك نظيف" في حالة الرغبة في زيادة عامل النظافة في غرفة نظيفة أو غرفة مكيفة. الحجم من 1.5 م إلى 5 م ويتم إدخال الهواء النظيف في المقصورة مع توفير FFU (وحدة تصفية المروحة) في السقف.
أصبحت شائعة في السنوات الأخيرة ، ليس على أساس حجمها ، ولكن معتبرة أنها بنية بسيطة ورخيصة ومنقولة مع عامل نظافة ولا تنتهك قانون البناء أو قانون خدمات الإطفاء.
الإطار: ألومنيوم
الحجم والمواصفات:
| المنتج | Softwall PVC الستار النظيف كشك |
| بحجم | L8000xW4000xH2200mm |
| الإطار الخارجي | 40 * 80mm مقذوف الألومنيوم |
| FFU الكمية | 4 مجموعات |
| ضوء | 36 واط * 4 |
| مروحة منفاخ | 120 واط × 4 مجموعات |
| فضولي | حوالي 54dBA |
| عرض 4 الجانب | ستارة PVC مكافحة ساكنة |
| منظر من الأعلى | ستارة PVC مكافحة ساكنة |
| صف دراسي | 10000 (ISO7) |
| باب | شريط بولي كلوريد الفينيل |
تطبيق:
غرفة نظيفة مخصصة للبحوث الدوائية والميكروبيولوجية والتجارب العلمية التي تتطلب معدات تنقية جزئية.
فيما يتعلق بقانون البناء أو قانون خدمات الإطفاء ، هناك احتمال أن يتعارض مع معايير السلطة المحلية أو شركة العميل. أيضا ، الحجم الذي يمكن تشييده على مكتب يسمى "مقعد نظيف بسيط"
الاعتبارات التالية ضرورية في حالة اختيار كشك نظيف.
1. حساب عامل النظافة داخل المقصورة
2. اختيار مواد الجدار
3. اختيار نظام التهوية
4. اختيار تكييف الهواء داخل كشك
1. حساب عامل النظافة داخل المقصورة
عموما ، يتم تحديدها على أساس لوائح غرفة نظيفة. المعلمات التي تم أخذها في الاعتبار هي معدل الدوران ونوع المرشح ونظام التدفق ونظام التهوية.
جدول مرجعي لمعدل التداول
| فئة الغرفة النظيفة | القيمة العددية العامة | معايير USA209E | متوسط سرعة الهواء الحالية |
| الدرجة 100،000 | 20-30 دورة / ساعة | 20 | 0.005-0.041 م / ث |
| فئة 10000 | 30 ~ 70 دورة / ساعة | 70 | 0.051-0.76 م / ث |
| فئة 1000 | 100-200 دوران / ساعة | 150 | 0.127-0.202 م / ث |
| فئة 100 | 200-600 دورة / ساعة | 250-400 | 0.203-0.408 م / ث |
معدل الدوران لكل ساعة (تناوب / ساعة) = متوسط سرعة تيار الهواء (م / ثانية) × منطقة التفريغ (م 2) × 3600sec سعة الغرفة (الحجم) (م 3)
| بند | مرشح متوسط أو عالي الأداء | فلتر HEPA | مرشح ULPA |
| قدرة الترشيح | فئة 10-100000 | فئة 100-10000 | الصف العاشر |
| أمثلة | مكتب عادي | بعد عملية IC | قبل عملية IC |
| أداء | قدرة اصطياد عالية بالمقارنة مع مرشح الجسيمات الخشنة | تمتلك فخ يصل إلى 99.97 ٪ لجزيئات حجم 0.3um | تفترض قدرة اصطياد تصل إلى 99.999 ٪ لجزيئات حجم 0.1um |
يتم تحديد سعة تدفق الهواء ووحدات FFU التي سيتم تثبيتها على أساس حجم المقصورة النظيفة والفئة المطلوبة.
تدفق الهواء المطلوب (m3 / دقيقة) = سعة الغرفة المستهدفة (m3) × معدل الدوران (دوران / ساعة) ÷ 60
مثال)
تدفق هواء FFU لكابينة نظيفة بعرض 3 م ، وطول 2 م ، وارتفاع 2 م وفئة مرغوبة من 10000 (3 × 2 × 2) × 75 ÷ 60 = 15 (م 3 / دقيقة)
* وحدة واحدة من PAU - A17FFU لشركتنا متوافق.
2. اختيار المواد الجدار
يجب أن يتم الاختيار على أساس المتطلبات المتعلقة بالبيئة الفضائية الداخلية.
المميزات:
1). كشك نظيفة يمكن أن توفر جزء من بيئة نظيفة عالية ، ويمكن تثبيتها في الجزء العلوي من المكان
التي تحتاج إلى التنظيف ، سيتم ترشيح الهواء الصادر من FFU بواسطة الفلتر المسبق وفلتر HEPA ، ثم
يدخل الهواء النظيف إلى منطقة العمل رأسياً لضمان متطلبات التنقية
2) .الضجيج أقل من 52dBA ، سرعة الهواء 0.35-0.6m / s
3). البعد من كشك نظيفة ، وتخصيص تصميم متاح
4). ويمكن استخدامه من قبل واحد ، ويمكن أيضا أن تكون متصلا لتنظيف المنطقة في الشريط
5). رتبة التنقية: 100 فئة ، 1000 فئة أو 10000 فئة
مواصفات:
| بند | جدار الثابت غرفة نظيفة وحدات | |
| النظافة | من الدرجة 100 إلى الدرجة 100،000 | |
| البعد (LXWXH) | مصممة حسب متطلبات الزبون | |
| FFU | البعد | 2x2 ، 2x4 ، 4x4 اختياري |
| مواد الإطار الهيكلي | الفولاذ المقاوم للصدأ ، سبائك الألومنيوم | |
| مزود الطاقة | 110V / 60HZ / AC ؛ 220 فولت / 60 هرتز / تيار متردد | |
| منقي | مصغرة الطية فلتر HEPA / مرشح ULPA اختياري | |
| المواد من الإطار | سبائك الألومنيوم / الفولاذ المقاوم للصدأ 201 / SUS 304 | |
| مادة الجدار | خفف من الزجاج / الاكريليك / مكافحة ساكنة بولي كلوريد الفينيل / لوحة ساندويتش | |
| سقف | لوحة من الألمنيوم والبلاستيك / زجاج مقسّى / أكريليك / بولي كلوريد الفينيل / لوحة ساندويتش شفافة | |
ملحق اختياري:
دش الهواء
تمرير مربع
مكيف هواء
مقياس الضغط
رسم غرفة نظيفة:
